电极编程

刀具库管理

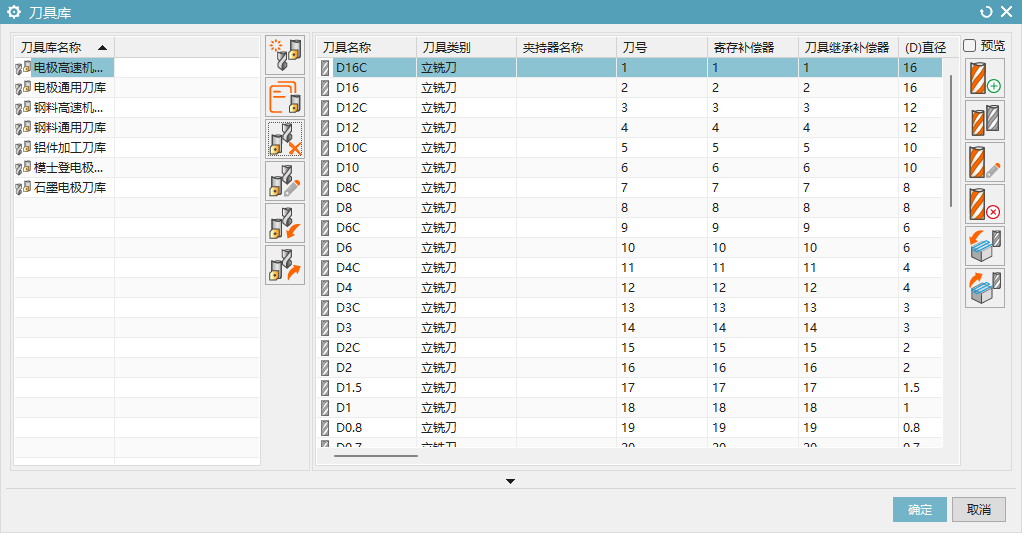

Programming1.png 刀具库用于集中存储和管理所有刀具。您可以：

  • 管理刀具库：通过左侧按钮新建、复制、删除、重命名刀具库
  • 添加刀具：选择刀具类别，输入刀具名称，设置刀具尺寸、夹持器、刀柄、切削参数后点击保存，将刀具加入刀具库中
  • 预览：选择刀具后勾选预览查看刀具3D模型
  • 编辑刀具：修改刀具类别、尺寸、夹持器、刀柄、切削参数
  • 复制、删除刀具

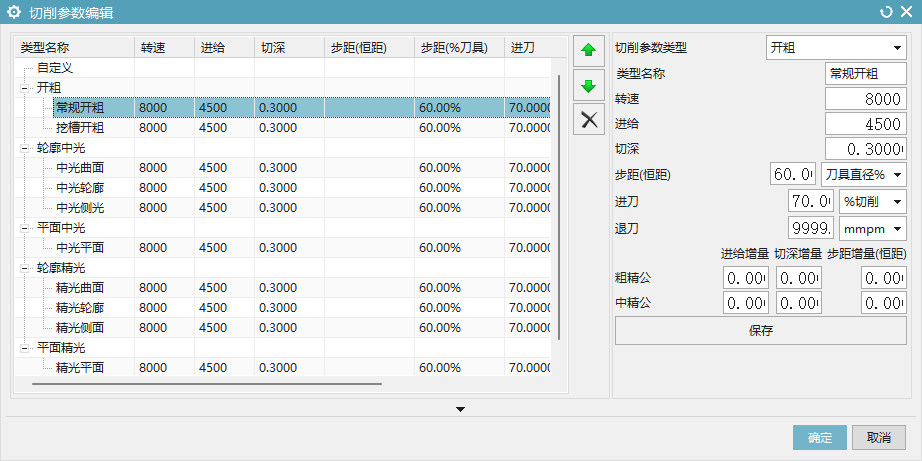

切削参数


  • 选择切削参数类型
  • 设置转速、进给、切深、步距、进刀、退刀
  • 可设置多个切削

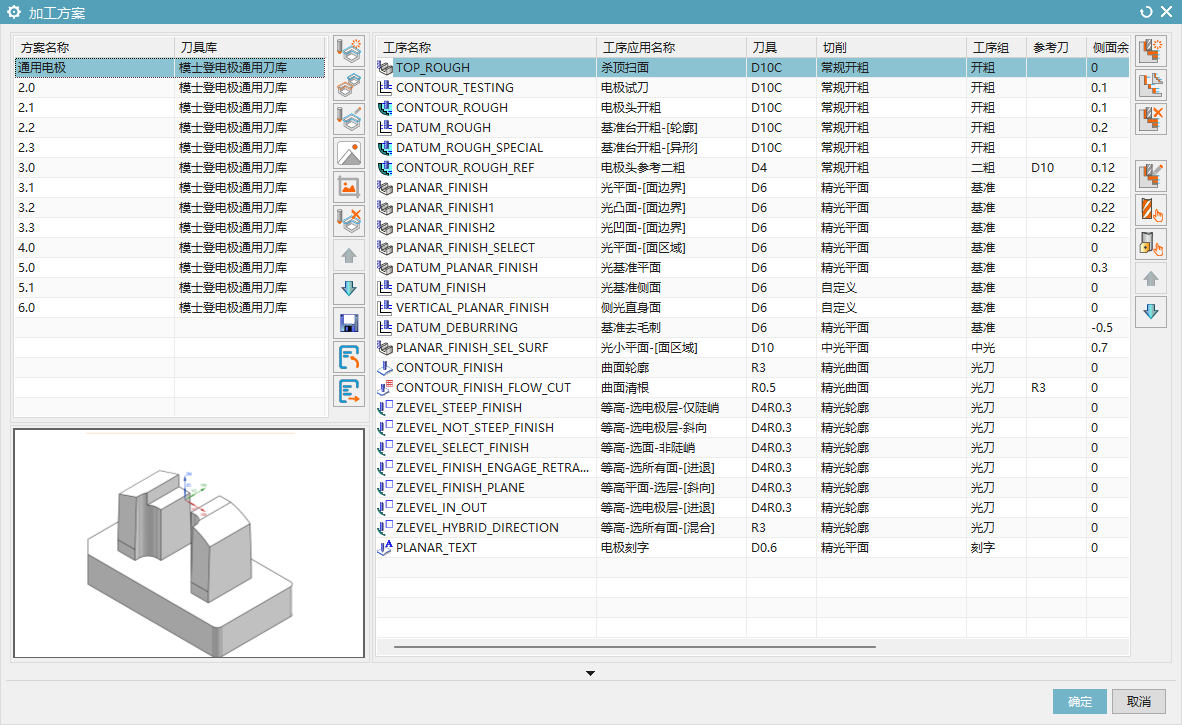

加工方案管理


  • 新建、删除、复制、重命名方案
  • 设置方案预览图
  • 导入导出方案
  • 添加、复制、删除工序，调整工序顺序
  • 设置刀具，选择切削调用对应切削参数，设置参考刀
  • 设置工序组（开粗、二粗、基准、光刀、中光、刻字）决定工序处理方式
  • 设置策略（电极实体层，形体所有面等）决定工序处理范围
  • 设置工序参数（侧面余量、底部余量、公差）

编程

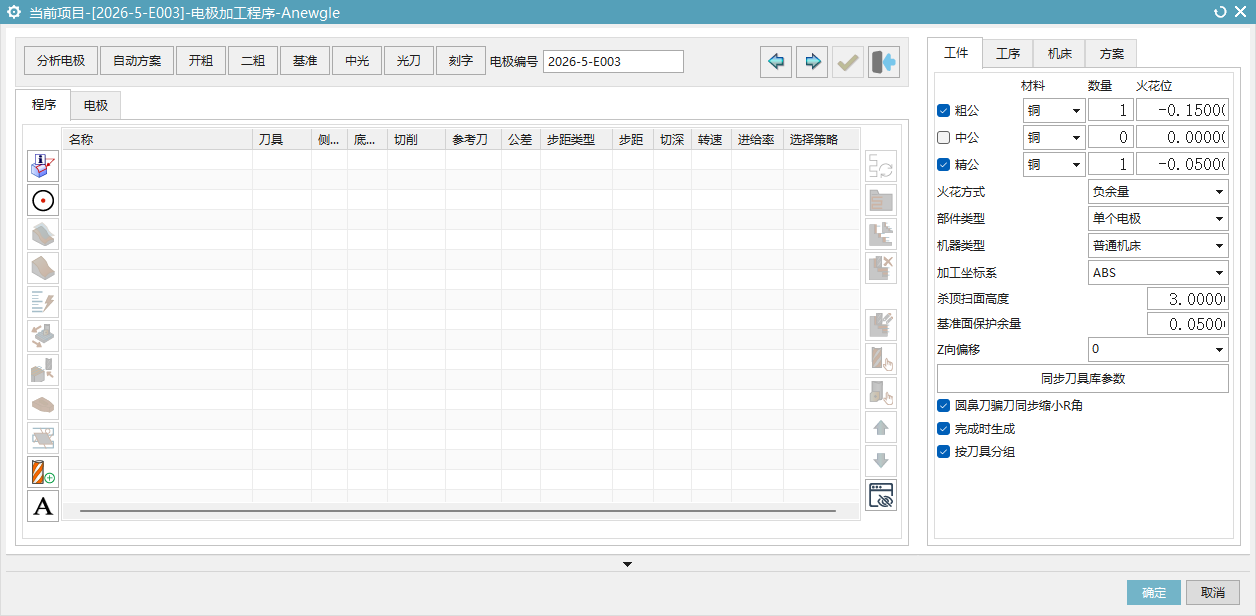

工件与电极分析

  • 粗公、中公、精公：从电极属性中读取火花位，勾选选项在完成电极时生成对应选项
  • 火花方式：可选负余量，骗刀，骗刀负Z
  • 机器类型：普通机床/高速机床，和粗公、中公、精公材料共同决定选择的初始刀库
  • 加工坐标系：选择坐标系作为几何体的坐标系
  • 杀顶扫面高度：设置扫面毛坯距离
  • 基准面保护余量：设置基准面保护的检查余量，没有检查余量的工序会在切削层范围深度体现
  • 同步刀具库参数：更换刀库后更新当前方案中的切削参数
  • 圆鼻刀骗刀同步缩小R角：勾选后，圆鼻刀骗刀会在缩小直径的同时缩小下半径，如果不够扣会从骗刀方式改为负余量方式
  • 完成时生成：点击完成按钮后是否生成刀路
  • 平面、垂直面、陡峭面、非陡峭面、基准面、基准面侧面着色
  • 自动读取电极属性（电极ID、火花间隙等）
  • 初始化MCS和工件几何体

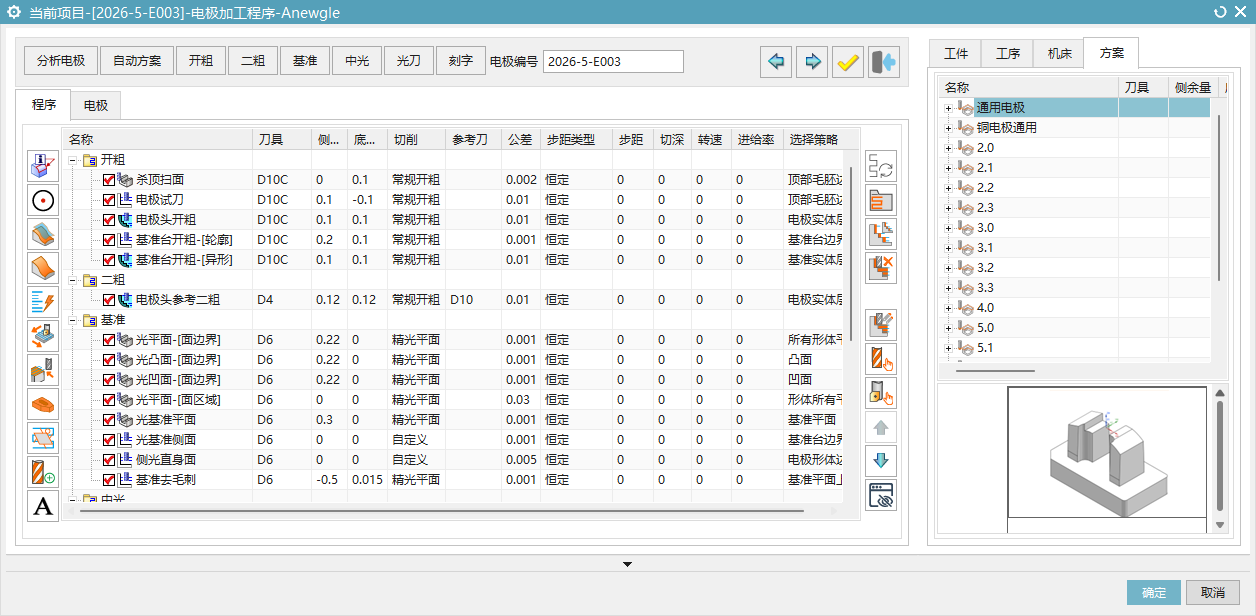

方案管理

  • 编程窗口中间区域展示当前方案
  • 右侧列表中展示加工方案中制作好的方案
  • 双击右侧列表中方案替换当前方案
  • 已有当前方案时，双击右侧列表中方案中工序，可将该工序添加至当前方案
  • 设置中可选择已有方案为自动方案
  • 单击自动方案按钮可加载自动方案（不会替换当前方案）

工序组（开粗、二粗、基准、中光、光刀、刻字）

  • 工序组是同类工序的集合，例如“开粗”组包含所有用于粗加工的工序。工序组决定了处理方式

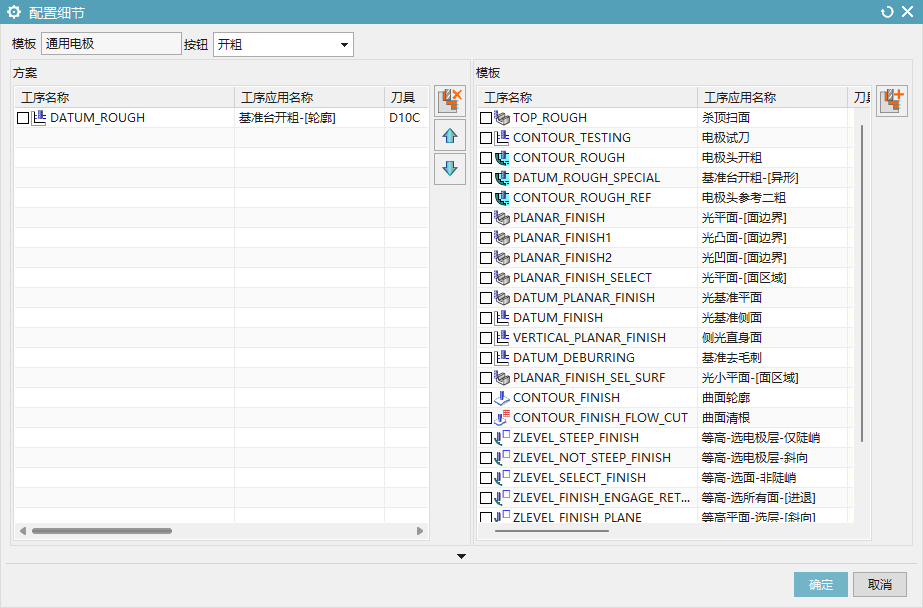

  • 在预设配置中选择要预设的方案，会根据方案中设置的工序组自动分配 Programming5.png

  • 点击工序组按钮会向当前方案中添加预设配置方案中对应的工序组

工序管理

  • 复制、删除工序，拖拽调整工序顺序（支持多选）；复制、删除工序组，拖拽调整工序组数据
  • 生成：选择的工序执行生成以预览刀路
  • 新建组：新建一个空的工序组
  • 编辑：调用NX的编辑工序
  • 选择刀具：更换工序的刀具并更新切削参数，支持批量更新；该功能可通过双击工序刀具列触发，双击工序组刀具列可批量更新工序组内所有工序刀具
  • 选择参考刀：更换工序的参考刀，支持批量更新；该功能可通过双击工序参考刀列触发，双击工序组参考刀列可批量更新工序组内所有工序参考刀
  • 向上/向下：工序位置上移/下移一位，该方法仅能使工序在工序组内移动。

右键菜单

  • 编辑、复制、删除、生成、选择刀具、选择参考刀：同工序管理
  • 重命名：重新命名工序
  • 标记生成状态：勾选/取消勾选工序前的✅️标记，没有✅️标记在点击完成按钮时不会参与工序生成
  • 工序选择：在二级菜单中可选择要添加的工序，选择后从模板添加工序至当前方案中，以该方法添加的工序需要重新选择刀具
  • 列配置：调整当前方案中显示的列以及列的顺序
  • 全部展开：将所有工序组变为展开状态
  • 全部折叠：将所有工序组变为折叠状态

当前方案


在当前方案列表中，可以直接编辑工序的参数

  • 选择对象：工序和工序组都支持单击选择和按shift/ctrl的方式进行多选
  • 单击：侧余量、底余量、公差、步距、切深、进给率可单击选择工序后单击对应的列，输入数值修改
  • 单击（工序组）：侧余量、底余量、公差、步距、切深、进给率可单击选择工序组后单击对应的列，输入数值后，会修改工序组内所有工序对应的列
  • 切削：通过下拉框选择，更改后会将步距，切深，进给率修改为刀库中设置的对应参数
  • 选择策略：不能在当前方案中修改

辅助功能

动态属性


  • 显示鼠标所在位置的坐标、最大半径、最小半径、厚度、槽宽

动态圆


  • 坐标：工作坐标、绝对坐标、当前坐标来创建动态圆
  • 直径：动态圆的直径或者方形的边长
  • 创建：默认创建圆勾选创建方框可创建方框，圆和方框可同时创建
  • 保存：保存创建的图形
  • 循环创建：必须在勾选任意一个保存时才能勾选，可连续生成并保存图形。

曲面抬高


  • 选面：选择想要保护的面
  • 偏移量：将选择的面Z向偏移偏移量后生成片体，将片体加入工序部件以保护面

设置区域面


  • 选面：手动选面以指定切削区域或面边界
  • 清除：删除面选择器中的所有面
  • 同径圆角：勾选时，选择圆角会同时选择几何体中所有半径相同的圆角
  • 同颜色面：勾选时，选择面会同时选择同颜色的面
  • 快捷选择：可点击按钮将对应的面（水平面、垂直面、陡峭面、非陡峭面、凹面、凸面、基准面以上所有面、基准平面）添加到面选择器中
  • 颜色选面：勾选对应颜色即可将该颜色的面添加到面选择器中

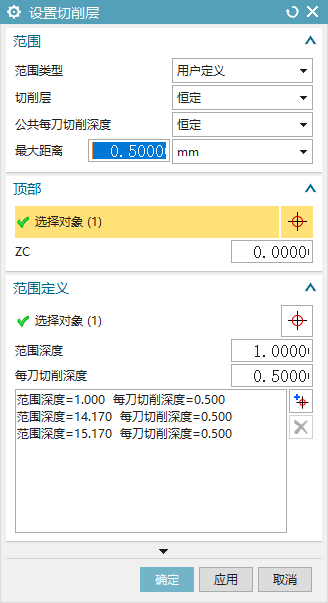

设置切削层


  • 范围类型：用户定义、自动、单侧，对应NX中同名范围类型，切换后会重置切削层
  • 切削层：恒定、仅在范围底部，对应NX中同名切削类型
  • 公共区域切削深度：恒定、残余高度，恒定使用最大距离控制，残余高度使用最大残余高度控制
  • 最大距离/最大残余高度：输入数值，选择单位，设置切削深度
  • 顶部：选择切削层的顶部，可以选面设置也可以通过ZC来设置
  • 范围定义：可通过列表进行切削的管理，可通过选择列表的方式显示特定层；可单独调整各层的范围深度

设置切削方向


  • 本功能和NX的切削方向功能相同

进刀点


  • 本功能与NX的非切削移动-起点/钻点功能相同

检查体


  • 将选择的对象设为选中工序的检查体

创建临时刀具

  • 同创建刀具，创建一把不属于任何刀库的临时刀具

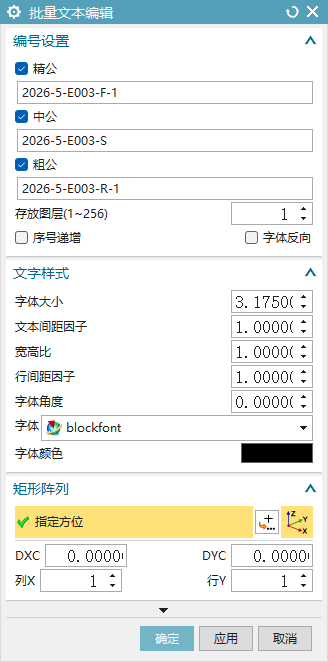

刻字设置


  • 编号设置：勾选可决定是否生成文本，文本框内决定生成的文本
  • 存放图层：文字存放的图层
  • 序号递增：刻字编号递增
  • 字体反向：翻转字体方向
  • 文字样式：决定字体大小、文本间距因子、宽高比、行间距因子、字体角度、字体、字体颜色
  • 矩形阵列：决定刻字坐标位置
